Le câble de connexion entre la terre et le bateau est souvent considéré comme un accessoire simple jusqu'à ce que les disjoncteurs sautent, que le chargeur ne charge plus les batteries ou que les parties métalliques en contact avec l'eau commencent à corroder rapidement. La question de savoir comment connecter l'alimentation à quai ne se limite pas à l'insertion de la fiche dans la prise. Il s'agit de connecter le réseau externe au système électrique de votre bateau, et cette transition doit être correctement conçue, protégée et vérifiée.
L'alimentation à quai permet de recharger les batteries de service et de démarrage, de faire fonctionner les chargeurs, chaudières, climatiseurs, prises, appareils électroménagers et autres consommateurs en courant alternatif pendant que le bateau est au port. En même temps, un câble inadapté, une protection insuffisante ou une mise à la terre mal réalisée peuvent provoquer des défauts électriques, des dommages aux équipements, des incendies ou une corrosion galvanique accrue. Pour les bateaux de plus grande valeur, les flottes de charter et les systèmes professionnels, l'improvisation n'a pas sa place.
Vérifiez ce que votre bateau accepte avant de brancher
Le premier contrôle ne se fait pas sur le ponton, mais sur le panneau d'entrée du bateau et dans la documentation d'installation. Il est nécessaire de savoir si le système est conçu pour une alimentation monophasée 230 V, triphasée 400 V ou une combinaison de plusieurs entrées indépendantes. Il faut également vérifier l'intensité nominale de la prise – généralement 16 A ou 32 A, et plus élevée sur les yachts plus grands.
La tension, le nombre de phases et l'intensité nominale de la prise à quai doivent correspondre à l'installation à bord. Connecter un bateau monophasé à une sortie triphasée avec un adaptateur non vérifié peut entraîner une mauvaise répartition de la charge ou des dommages sérieux aux appareils. Un adaptateur n'est pas un substitut technique à une installation correctement dimensionnée et protégée.
Examinez également l'état du câble d'alimentation à quai. Le câble doit être de type maritime, suffisamment flexible pour les conditions extérieures, de section adéquate, et sans fissures, déformations, signes de surchauffe ou oxydation des contacts. Un câble 16 A ne convient pas pour une charge de 32 A, même si vous pouvez physiquement réaliser la connexion avec un adaptateur. La longueur influence aussi la chute de tension, surtout lorsque le chargeur, la chaudière ou la climatisation fonctionnent simultanément.
La prise sur le bateau n'est pas une prise domestique ordinaire
La prise à quai doit être réalisée en tant qu'entrée dédiée avec un couvercle, un soulagement mécanique de câble et une protection contre la pénétration d'humidité. Derrière l'entrée se trouvent l'interrupteur principal, la protection contre les surintensités, le disjoncteur différentiel lorsque le projet le prévoit, ainsi que le système de surveillance de la polarité, de la tension et de la fréquence lorsque la configuration du bateau l'exige.
Un câble d'extension domestique passé par-dessus le pont n'est pas un substitut au câble d'alimentation à quai. Il n'est pas prévu pour un environnement marin humide, des charges mécaniques, les rayons UV ni des normes de connexion spécifiques. De plus, les connexions faibles sur les adaptateurs et câbles d'extension créent des résistances de contact, qui sous charge se transforment en chaleur.
Comment connecter l'alimentation à quai étape par étape
La connexion sécurisée commence lorsque la source à quai est coupée. Si la marina dispose d'une procédure de connexion propre, elle prévaut, notamment en cas d'armoires verrouillées, compteurs intelligents et systèmes avec commande à distance.
Vérifiez d'abord qu'il n'y a aucun dommage visible à la prise du bateau, que le câble est sec et que les contacts ne sont ni ternis ni desserrés. Puis, sur le tableau de distribution AC du bateau, coupez les consommateurs les plus gros. Laissez l'interrupteur principal AC dans la position correspondant à la procédure documentée de votre installation, mais n'activez pas les consommateurs avant d'avoir confirmé la qualité de l'alimentation.

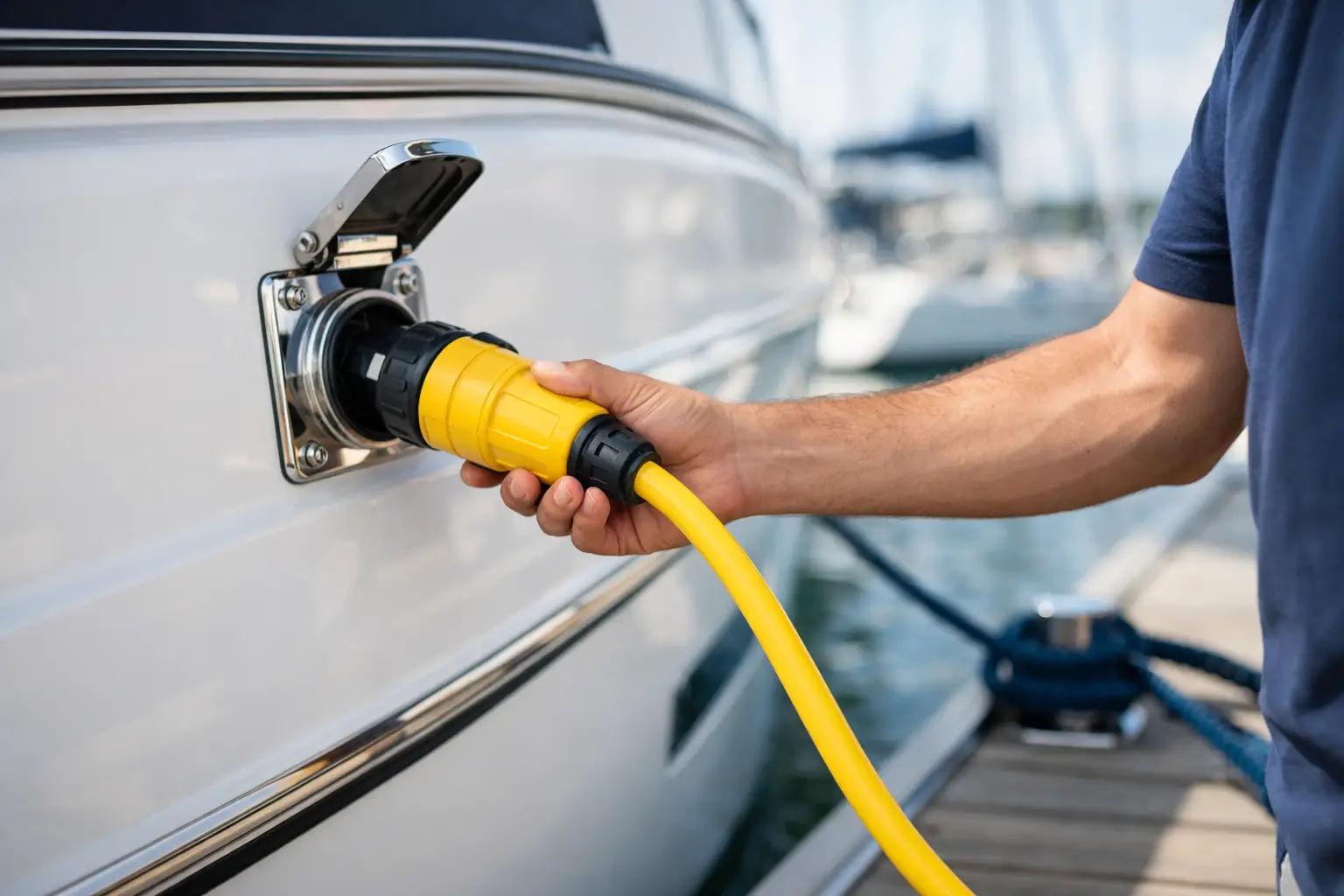

Le câble se connecte généralement d'abord à la prise du bateau, puis à la prise désactivée de la marina. Après vérification mécanique de la connexion, activez la source à quai. Cet ordre réduit le risque que l'extrémité libre du câble reste sous tension sur le pont ou le ponton. Pour déconnecter, procédez dans l'ordre inverse : coupez la source à quai, débranchez le câble du quai, puis du bateau, et rangez-le correctement sans plis serrés et sans laisser les connecteurs dans l'eau.
Après la mise sous tension, vérifiez que le tableau de bord du bateau affiche la tension correcte et, lorsqu'un indicateur est présent, la polarité correcte. Ce n'est qu'alors que vous devez allumer progressivement les consommateurs. Si le disjoncteur saute, si une odeur de plastique chauffé est détectée, si le chargeur signale une erreur ou si la prise chauffe, coupez immédiatement l'alimentation. Ne rallumez pas le disjoncteur sans diagnostiquer la cause.
Le chargeur, l'onduleur et le système de batterie doivent fonctionner comme une unité
Sur de nombreux bateaux, l'alimentation à quai sert principalement à faire fonctionner le chargeur de batterie. Cela ne signifie pas que chaque chargeur convient à chaque système de batterie. Les batteries AGM, GEL, au plomb classiques, LiFePO4 et sodium-ion ont des exigences différentes en matière de profil de charge, de seuils de tension et de compensation thermique.
Si le bateau a été mis à niveau avec des batteries LiFePO4, il est nécessaire de vérifier la communication entre le BMS, le chargeur, l'alternateur, le régulateur solaire et l'onduleur. Un chargeur qui a fonctionné correctement pendant des années avec des batteries au plomb peut être inadapté sans modification de la configuration ou éléments de protection supplémentaires. Le BMS peut déconnecter la batterie en cas de basse température, de surtension ou d'autres conditions de protection, et le système doit alors rester prévisible tant pour l'utilisateur que pour les consommateurs DC sensibles.
Un onduleur-chargeur combiné nécessite également une vérification du mode de fonctionnement. Il faut clairement définir quand il utilise la terre, quand il convertit l'énergie des batteries en 230 V et comment il se comporte lors d'une coupure d'alimentation de la marina. Un transfert de source mal exécuté peut créer un retour d'alimentation, une décharge indésirable des batteries ou une défaillance de l'électronique sensible.
Combien de consommateurs pouvez-vous connecter ?
La réponse dépend du courant disponible à la connexion et de la charge réelle. Une prise monophasée de 16 A sous 230 V fournit théoriquement environ 3,7 kW, mais ce n'est pas une invitation à faire fonctionner le système constamment à sa limite. Chargeur, chaudière, chauffage, climatiseur et outils électriques peuvent rapidement dépasser la puissance disponible.
Une approche pratique consiste à répartir les gros consommateurs. Si vous chargez une grande batterie et chauffez la chaudière, ce n'est peut-être pas le moment pour un fonctionnement simultané du climatiseur ou des outils de refit. Sur les bateaux avec des besoins énergétiques plus élevés, une mise à niveau à 32 A, des prises séparées ou une solution triphasée est souvent nécessaire, mais uniquement après évaluation de la distribution, du chargeur, de l'onduleur et des consommateurs existants.
La mise à la terre et la corrosion galvanique ne sont pas des détails à négliger
L'alimentation à quai connecte le conducteur de protection du bateau au réseau électrique terrestre. Cette connexion a une fonction de sécurité, mais peut ouvrir la voie à de petits potentiels à courant continu entre bateaux dans la marina. La conséquence peut être une corrosion galvanique accélérée des parties métalliques submergées, des anodes, des arbres, des hélices et d'autres éléments.
La solution dépend de la construction du bateau et du système électrique global. Un isolateur galvanique peut bloquer les courants galvaniques à basse tension tout en conservant la fonction de protection de la terre, tandis qu'un transformateur d'isolement sépare complètement galvanique le réseau du bateau de celui de la terre. Le transformateur d'isolement est souvent une solution techniquement plus complexe et coûteuse, mais pour certains bateaux et des séjours prolongés en marina, il offre un plus haut niveau de séparation.
Aucune de ces solutions ne doit être installée à l'aveuglette. Un conducteur de protection mal exécuté ou un point neutre mal connecté peuvent compromettre le fonctionnement des dispositifs de protection. Une inspection de l'installation existante, des mesures et la confirmation du fonctionnement après la mise en service sont nécessaires.
Quand une inspection professionnelle de l'installation est nécessaire
Si les fusibles ou les dispositifs différentiels sautent occasionnellement, si la connexion chauffe, si les batteries ne chargent pas à la vitesse attendue ou si les anodes s'usent anormalement vite, le problème ne doit pas être réduit à une « mauvaise électricité en marina ». La cause peut provenir du câble, du chargeur, de l'isolation d'un appareil AC individuel, de la connexion entre le neutre et la terre, de l'onduleur ou de l'installation au point d'amarrage lui-même.
L'inspection professionnelle de l'alimentation à quai comprend la vérification technique de la compatibilité de la prise, l'inspection des câbles et connecteurs, le contrôle du tableau de distribution, la mesure des tensions et des conducteurs de protection, ainsi que la vérification du fonctionnement des chargeurs, onduleurs et systèmes de batterie sous charge. Lorsqu'une mise à niveau est nécessaire, la solution doit être conçue en fonction de la consommation réelle et de l'utilisation du bateau, et non seulement de la puissance nominale d'un seul appareil.
UnLucky effectue le diagnostic, la conception, l'installation et l'intégration des alimentations à quai avec chargeurs, onduleurs, systèmes de batteries et protection contre la corrosion galvanique. Envoyez une demande avec les données de votre bateau, la prise existante, les batteries et les consommateurs que vous souhaitez utiliser à quai. Une alimentation à quai fiable ne commence pas à l'extrémité du câble, mais par un système vérifié derrière. Because Luck Has Nothing to Do With It.
