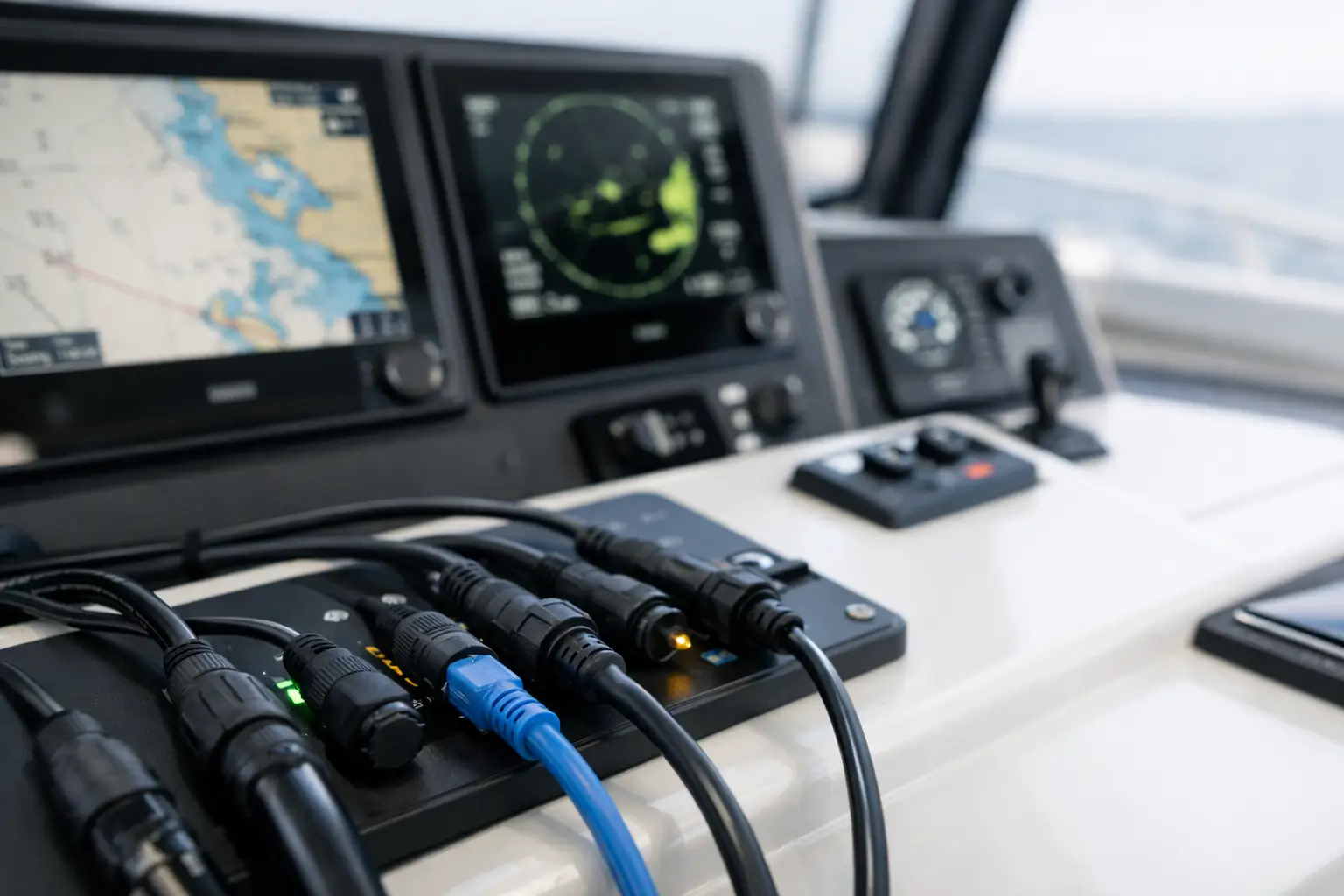

Kada ploter prikazuje pogrešan položaj, autopilot ne prati zadanu rutu ili VHF ne prima GPS podatke za DSC poziv, uzrok često nije kvar pojedinog uređaja. Problem je najčešće u načinu na koji uređaji međusobno razmjenjuju podatke. Ovaj vodič kroz NMEA mrežu objašnjava kako taj sustav funkcionira, što treba provjeriti prije nadogradnje i zašto mrežu treba promatrati kao cjelinu, a ne kao skup zasebno spojenih uređaja.
Na plovilu NMEA mreža povezuje navigacijsku elektroniku, senzore, pogon i nadzorne sustave. Ona omogućuje da podaci o položaju, kursu, dubini, vjetru, brzini, stanju motora ili baterija dođu do uređaja koji ih trebaju koristiti. Ispravno projektirana mreža povećava preglednost i funkcionalnost. Loše izvedena može stvoriti povremene greške koje se pojavljuju baš onda kada Vam je navigacijski podatak najpotrebniji.
Što NMEA mreža zapravo prenosi
NMEA je komunikacijski standard za razmjenu podataka među brodskim uređajima. Umjesto da svaki uređaj radi izolirano, mreža omogućuje zajedničko korištenje informacija. GPS prijamnik može poslati poziciju ploteru, VHF radijskoj postaji, AIS uređaju i sustavu nadzora. Senzor kursa može podatke poslati autopilotu, radaru i navigacijskom računalu.
Važno je razlikovati samu mrežu od napajanja uređaja. NMEA kabel može dovoditi napajanje sabirnice, ali on nije zamjena za pravilno izvedene strujne krugove, osigurače, presjeke vodiča i zaštitu od pada napona. Navigacijska i električna instalacija moraju se projektirati zajedno, osobito kod većih jahti, refita i plovila s više izvora energije.
Podaci koji putuju mrežom mogu biti jednostavni, poput GPS pozicije i vremena, ili složeniji, poput parametara motora, statusa tankova, potrošnje goriva, rada invertera i stanja baterijskog sustava. Međutim, činjenica da dva uređaja imaju NMEA priključak ne znači automatski da će međusobno dijeliti sve podatke koje očekujete.
NMEA 0183 i NMEA 2000 nisu ista stvar
Na mnogim plovilima, posebno onima koja su postupno nadograđivana, postoje oba standarda. NMEA 0183 je stariji serijski način komunikacije. Najčešće povezuje jedan izvor podataka s jednim ili ograničenim brojem primatelja. Zahtijeva pravilno povezivanje vodova za slanje i primanje, a brzine prijenosa i formati poruka mogu se razlikovati među uređajima.
NMEA 2000 koristi zajedničku sabirnicu, odnosno backbone, na koju se uređaji priključuju preko T-komada i zasebnih priključnih vodova. Omogućuje većem broju uređaja istodobnu razmjenu podataka i danas je standardno rješenje za većinu novih navigacijskih, motorskih i nadzornih sustava.
NMEA 2000 nije samo praktičniji zato što smanjuje broj pojedinačnih podatkovnih veza. Njegova je prednost i u strukturiranijoj razmjeni podataka. Ipak, mreža ima ograničenja u duljini, potrošnji struje, broju uređaja i opterećenju komunikacije. Kod opsežnijeg refita ne treba pretpostaviti da će postojeći backbone prihvatiti sve nove komponente bez tehničke provjere.
Kada je potreban pretvornik
NMEA 0183 i NMEA 2000 ne mogu se spojiti običnim kabelom. Ako stariji uređaj s NMEA 0183 treba razmjenjivati podatke s novijom NMEA 2000 mrežom, potreban je odgovarajući gateway ili pretvornik. Pri tome nije dovoljno provjeriti samo fizički priključak.
Pretvornik mora podržavati konkretne podatke koje želite prenijeti. Primjerice, možda će GPS pozicija prolaziti u oba smjera, ali specifične poruke za autopilot, AIS ili upravljanje motorom neće biti dostupne bez pravilne konfiguracije. Zato se kompatibilnost provjerava prema dokumentaciji uređaja, verziji softvera i željenom toku podataka.
Građa NMEA 2000 mreže
Pouzdana NMEA 2000 instalacija ima jasnu strukturu. Backbone je glavna sabirnica koja prolazi kroz plovilo, a svaki uređaj povezuje se kratkim drop kabelom preko T-komada. Na oba kraja backbonea moraju biti ugrađeni terminatori. Napajanje mreže uvodi se na predviđenom mjestu, preko zasebno zaštićenog strujnog kruga.
Najčešće greške nastaju kada se mreža širi bez plana. Netko doda T-komad na dostupno mjesto, drugi uređaj dobije napajanje preko improviziranog adaptera, a postojeća završna terminacija ostane skrivena iza instrumentne ploče. Sustav ponekad i dalje radi, ali je osjetljiv na prekide, pad napona i povremeni nestanak uređaja s mreže.
Terminatori nisu dodatna oprema koju se ugrađuje samo ako ima mjesta. Oni električki završavaju sabirnicu i sprječavaju refleksije signala. Bez dva pravilno postavljena terminatora komunikacija može postati nestabilna. S druge strane, mreža s više od dva terminatora također može stvarati probleme.
Napajanje, osigurači i pad napona
NMEA 2000 mreža treba stabilno napajanje odgovarajućeg napona i kapaciteta. Napajanje backbonea ne smije se planirati nasumično, posebno kada mreža uključuje više zaslona, motorske gateway uređaje, senzore, digitalne prekidačke module i nadzor baterijskog sustava.
Svaki veći potrošač mora imati vlastito, pravilno dimenzionirano napajanje prema uputama proizvođača. Mrežni kabel nije predviđen da zamijeni glavni dovod za ploter, radar ili autopilot. Razdvajanje podatkovne mreže od energetskog projektiranja smanjuje mogućnost smetnji i olakšava buduću dijagnostiku.
Kod plovila s LiFePO4 baterijama, inverterima, DC-DC punjačima ili snažnim pramčanim propelerom posebnu pozornost treba posvetiti uzemljenju, rasporedu kabela i mogućim elektromagnetskim smetnjama. NMEA problem se katkad pokaže tek kada se uključi veliki potrošač, iako je stvarni uzrok pad napona ili neadekvatno izveden povratni vod.
Kompatibilnost nije pitanje samo konektora
Konektori različitih proizvođača mogu izgledati slično ili se mogu spojiti odgovarajućim adapterom. To ne potvrđuje funkcionalnu kompatibilnost. Uređaji moraju razumjeti iste poruke i imati ispravno određene izvore podataka.
Na jednom plovilu može postojati više izvora GPS pozicije, kursa, dubine ili brzine. Ako ploter koristi jedan GPS, VHF drugi, a autopilot treći izvor kursa, posada može dobiti međusobno neusuglašene podatke. To je posebno važno kod integracije autopilota i radara, gdje kvaliteta izvora kursa utječe na funkcije preklapanja radarske slike, stabilizacije i praćenja rute.
Potrebno je utvrditi koji će uređaj biti glavni izvor pojedinog podatka, a zatim konfigurirati prioritete u mreži. Ponekad je ispravno zadržati postojeći senzor. U drugim slučajevima novi višefunkcijski zaslon ne može nadoknaditi nedostatak kvalitetnog senzora kursa, dubine ili vjetra.
Kako prepoznati problem u NMEA mreži
Povremeni nestanak podataka, uređaj koji se ne vidi na popisu mrežnih komponenti, nelogične vrijednosti dubine ili kursa te autopilot koji odbija navigacijske naredbe tipični su znakovi da sustav treba dijagnostiku. Kvar ne mora biti na uređaju koji prikazuje pogrešku.
Stručna dijagnostika počinje pregledom topologije mreže: položaja backbonea, T-komada, terminatora, izvora napajanja i svih spojeva. Nakon toga provjeravaju se napon i kontinuitet, pregledavaju mrežni uređaji i njihovi softverski parametri te analizira koje poruke uređaji šalju i primaju.
Jedan od čestih uzroka su oštećeni konektori izloženi vlazi i soli. Drugi je predug ili nepravilno izveden drop kabel. Treći je uređaj koji nakon nadogradnje softvera promijeni postavke izvora podataka. Bez sustavne provjere lako je zamijeniti ispravan uređaj, a stvarni problem ostaviti u instalaciji.
Planiranje mreže prije instalacije ili refita
Prije kupnje novog plotera, autopilota, AIS-a, VHF uređaja ili baterijskog monitora treba definirati što sustav mora raditi. Želite li da VHF automatski prima GPS poziciju? Treba li autopilot pratiti rutu s plotera? Treba li se stanje baterija, tankova i motora prikazivati na jednom zaslonu? Hoće li se podatke pratiti i putem udaljenog nadzora?
Odgovori određuju arhitekturu mreže, potrebu za gateway uređajima, položaj senzora, broj priključaka i rezervu za buduće proširenje. Kod refita je jednako važno pregledati postojeće vodove, prodore, razvodne ormare i prostor iza upravljačke ploče. Nova elektronika ugrađena na ograničenu ili neurednu postojeću infrastrukturu rijetko daje rezultat koji vlasnik očekuje.
Profesionalna instalacija i integracija uključuju tehničku provjeru kompatibilnosti, projektiranje topologije, uredno označavanje vodova, zaštitu spojeva, konfiguraciju izvora podataka i puštanje u rad. Završna provjera mora se provesti u stvarnim uvjetima rada, uz uključen motor, punjače, radar, komunikacijsku opremu i ostale relevantne potrošače.
