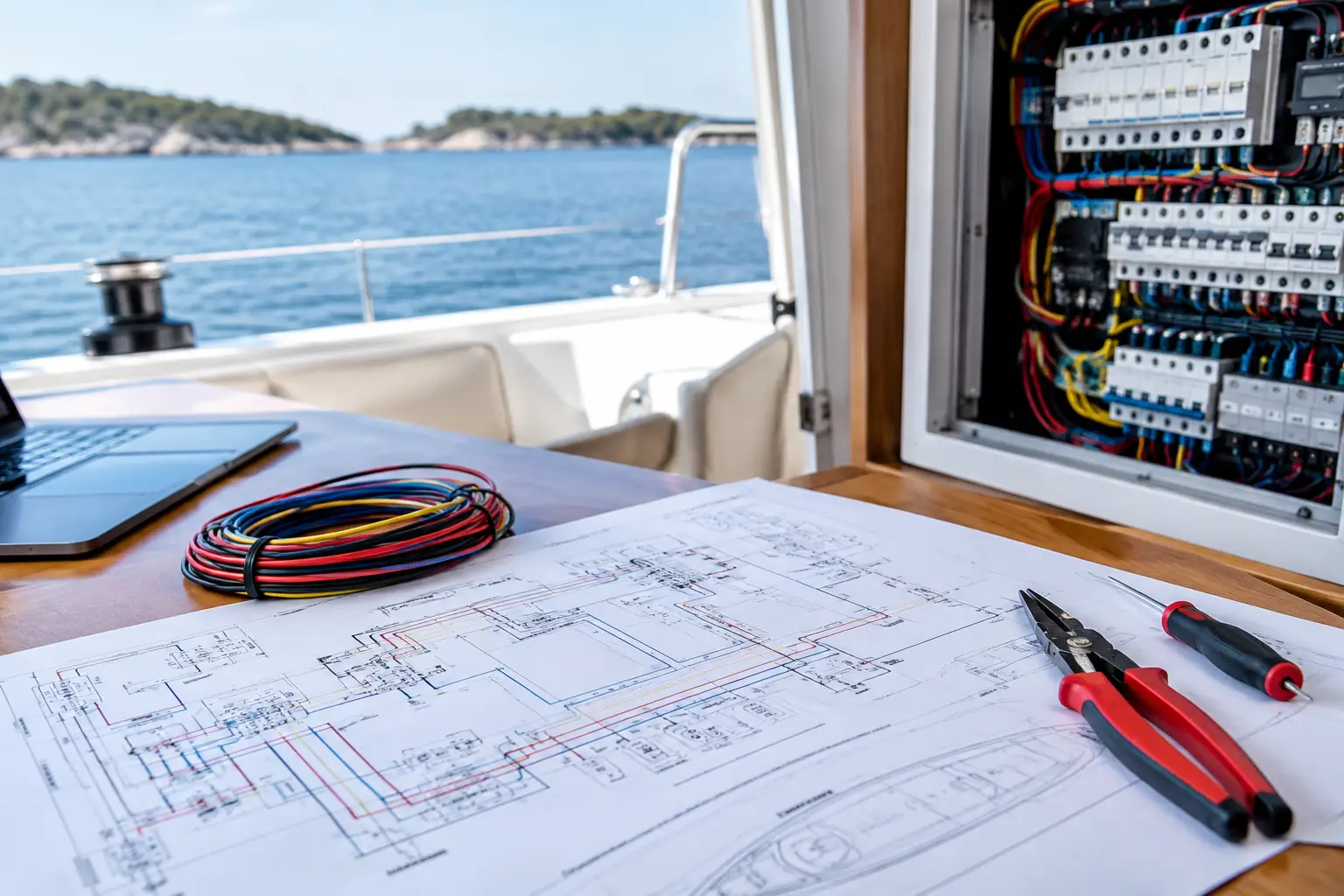

Kada se ugase navigacijski uređaji, vitlo radi usporeno ili se baterije ne pune očekivanim kapacitetom, problem često nije u pojedinačnoj komponenti nego u načinu na koji je cijeli sustav povezan. Ovaj vodič kroz brodske električne sheme pomaže Vam razumjeti što nacrt instalacije mora pokazati, kako prepoznati kritične točke i kada dijagnostiku treba prepustiti stručnom servisu.
Električna shema nije administrativni dokument koji ostaje u mapi nakon refita. Ona je tehnička karta Vašeg plovila: prikazuje odakle energija dolazi, kojim putem prolazi, što je štiti, gdje se pretvara i koji potrošači o njoj ovise. Kod plovila s više izvora energije, AC i DC mrežom, inverterima, solarnim sustavom i litijskim baterijama, bez točne sheme svaka intervencija postaje nepotreban rizik.
Što brodska električna shema mora pokazati
Dobra shema mora omogućiti da se sustav prati logičnim redoslijedom - od izvora, preko zaštite i razvoda, do potrošača. Nije dovoljno nacrtati samo bateriju, osigurač i uređaj. Potrebno je označiti nazivni napon, presjek vodiča, vrstu zaštite, položaj prekidača, sabirnice, priključne točke i masu odnosno povratni vod.
Na manjem plovilu to može biti pregledan jednopolni nacrt. Na jahti ili profesionalnom plovilu obično je potreban skup nacrta: zasebni prikazi 12 V ili 24 V DC sustava, 230 V AC sustava, punjenja, motornog sustava, navigacijske mreže, upravljanja i nadzora. Ponekad se dokumentiraju i raspored ormara, oznake kabela te priključne liste. Takva razina dokumentacije kasnije značajno ubrzava servisnu intervenciju.
Posebno je važno razlikovati funkcionalnu shemu od izvedbenog nacrta. Funkcionalna shema pokazuje odnos komponenti i tok energije. Izvedbeni nacrt mora pokazati kako je instalacija stvarno napravljena. Ako se tijekom godina dodavao punjač, inverter, pramčani propeler ili solarni regulator, a nacrt nije ažuriran, dokumentacija više ne predstavlja stvarno stanje plovila.
Vodič kroz brodske električne sheme: osnovne cjeline
DC sustav - baterije, razvodi i potrošači
DC sustav najčešće pokriva startne i servisne baterije, rasvjetu, pumpe, elektroniku, hladnjake, vitla, pramčane propelere i dio upravljačkih krugova. Shema treba jasno odvojiti startni krug motora od servisnog sustava te prikazati sve veze između baterijskih banaka, separatora, DC-DC punjača, releja i glavnih prekidača.
Kod baterija većeg kapaciteta ili LiFePO4 sustava nije prihvatljivo gledati samo kapacitet izražen u amper-satima. Potrebno je provjeriti dopuštene struje punjenja i pražnjenja, mogućnosti BMS-a, način odvajanja u slučaju kvara te usklađenost s alternatorom, punjačem i inverterom. Sodium-ion baterije imaju drukčije radne karakteristike i također zahtijevaju projektiranje prema konkretnim specifikacijama, a ne zamjenu postojećih baterija po načelu „ista veličina, nova tehnologija”.
Na shemi se mora vidjeti gdje je postavljena glavna zaštita svakog izvoda iz baterije. Osigurač nije dodatak koji se postavlja gdje ima mjesta. Njegova nazivna vrijednost, prekidna moć i položaj ovise o presjeku vodiča, predviđenom opterećenju i mogućoj struji kratkog spoja. Kod velikih baterijskih sustava pogrešno dimenzionirana ili udaljena zaštita može imati ozbiljne posljedice.
AC sustav - kopneni priključak, generator i inverter
AC sustav može napajati bojler, klimatizaciju, utičnice, kuhinjske uređaje, punjače i drugu opremu na 230 V. Izvori pritom mogu biti kopneni priključak, generator ili inverter. Shema mora spriječiti mogućnost paralelnog povezivanja izvora koji za to nisu predviđeni te jasno prikazati preklopnik izvora, glavne sklopke, diferencijalnu zaštitu i zaštitu od preopterećenja.
Jedno od ključnih pitanja je uzemljenje i veza neutralnog vodiča s zaštitnim vodičem. Pravilo ovisi o izvoru napajanja i izvedbi sustava, zbog čega se ne smije prepisivati rješenje s drugog plovila. Pogrešna izvedba može uzrokovati neželjeno aktiviranje zaštite, opasan napon na kućištima uređaja ili probleme s galvanijskom korozijom.
Kod invertera treba provjeriti njegovu kontinuiranu i vršnu snagu, prijenosnu sklopku, mogućnost punjenja, komunikaciju s baterijskim nadzorom i ponašanje pri radu s osjetljivim potrošačima. Inverter koji je na papiru dovoljno snažan može biti pogrešan izbor ako instalacija, baterijski sustav ili punjenje ne mogu podržati njegove zahtjeve.
Punjenje i izvori energije
Alternator motora, mrežni punjač, solarni regulator, generator i eventualno vjetrogenerator moraju raditi kao usklađena cjelina. Shema pokazuje ne samo kamo pojedini izvor puni, nego i tko upravlja prioritetima, ograničava struju i prati temperaturu ili stanje baterije.
Česta greška kod nadogradnje solarnih panela jest spajanje regulatora na postojeću sabirnicu bez provjere pada napona, zaštite i mjerenja stvarnog stanja baterije. Slično vrijedi za snažniji alternator. Ako BMS prekine prihvat punjenja, alternator može ostati bez odgovarajućeg opterećenja. Zato su kod modernih baterijskih sustava često potrebni DC-DC punjači, vanjski regulatori ili drugačija arhitektura punjenja.
Nadzor, elektronika i komunikacijske mreže
Električna shema ne smije zanemariti sustave koji ne troše mnogo energije, ali su ključni za sigurnu plovidbu: ploter, radar, AIS, VHF, autopilot, instrumenti motora, alarmi i sustavi nadzora. Njihovo napajanje treba biti jasno odvojeno od velikih i promjenjivih potrošača poput vitla, pumpi ili hladnjaka kada to zahtijeva projekt.
Uz energetsku shemu često je potreban zaseban prikaz komunikacijskih mreža, primjerice NMEA 2000, Ethernet ili druge sabirnice proizvođača. Napajanje mreže, terminatori, okosnica i mjesta spajanja moraju biti dokumentirani. Kvar komunikacije ponekad izgleda kao kvar pojedinačnog uređaja, iako je stvarni uzrok loša topologija, pad napona ili pogrešno izveden spoj.
Kako čitati shemu pri osnovnoj provjeri
Prije bilo kakvog rada isključite relevantne izvore energije i provjerite stvarno stanje mjernim instrumentom. Oznaka prekidača na panelu nije dokaz da je vodič bez napona. Kod sustava s više baterijskih banaka, solarnim punjenjem i inverterom energija može dolaziti iz više smjerova.
Kod traženja kvara pratite shemu od izvora prema potrošaču. Provjerite napon na bateriji, zatim iza glavnog osigurača, na sabirnici, iza prekidača i na samom priključku uređaja. Ako je napon prisutan bez opterećenja, ali naglo padne kada se uređaj uključi, uzrok može biti loš spoj, oštećen vodič, korozija ili nedovoljan presjek - ne nužno neispravan uređaj.
Mjerenje napona samo je dio dijagnostike. Kod većih potrošača potrebno je mjeriti i struju, pad napona pod opterećenjem te temperaturu spojeva. Zagrijavanje priključka, promjena boje izolacije ili miris pregrijane plastike zahtijevaju trenutačnu provjeru. Privremeno „rješenje” većim osiguračem nije popravak nego povećanje rizika.
Kada postojeća shema nije dovoljna
Shema je zastarjela ako ne prikazuje stvarno ugrađenu opremu, ako nema oznake zaštite i presjeka vodiča ili ako su tijekom prijašnjih intervencija dodani paralelni vodovi i privremeni spojevi. To se često otkrije tek pri refitu, kupnji rabljenog plovila ili ponavljajućem kvaru koji različiti serviseri pokušavaju riješiti zamjenom komponenti.
Tada je ispravan postupak tehnički pregled postojećeg stanja. Pregledavaju se baterije, punjači, izvori energije, razvodni ormari, kabelske trase, spojevi, zaštitni elementi i stvarna opterećenja. Nakon toga može se izraditi dokumentacija zatečenog stanja te projekt nadogradnje koji neće ugroziti postojeće sustave.
Kod većih zahvata, kao što su prijelaz na LiFePO4, ugradnja invertera, solarne elektrane, električne propulzije ili snažnijeg pramčanog propelera, projektiranje prije nabave opreme smanjuje broj kompromisa. Nije svaka komponenta kompatibilna s postojećom instalacijom, a nije svaki tehnički ispravan sustav jednako prikladan za charter, privatnu plovidbu ili dugotrajan boravak na sidru.
Od nacrta do pouzdanog rada
Kvalitetna brodska električna shema vrijedi onoliko koliko odgovara stvarnoj instalaciji. Zato projektiranje treba povezati s profesionalnom ugradnjom, pravilnim označavanjem vodiča, konfiguracijom uređaja, mjerenjima i puštanjem u rad. Nakon zahvata dokumentaciju treba ažurirati tako da kapetan, vlasnik i budući serviser imaju pouzdanu polazišnu točku.
UnLucky provodi pregled postojećih instalacija, tehničku provjeru kompatibilnosti, projektiranje, instalaciju i integraciju energetskih i elektroničkih sustava te dijagnostiku i preventivno održavanje. Ako Vaše plovilo ima nejasnu, nepotpunu ili zastarjelu električnu dokumentaciju, pošaljite upit s osnovnim podacima o plovilu, postojećoj opremi i planiranoj nadogradnji. Pouzdan sustav ne počinje srećom, nego provjerenim stanjem i jasno nacrtanim putem svake veze.
